15.02.2014
Во время визита в расположение 21-й тактической авиабазы ВВС Польши в Свидвине министр обороны Томаш Семоньяк (Tomasz Siemoniak) объявил, что истребители-бомбардировщики Су-22 останутся в боевом составе ВВС, сообщает со ссылкой на defense-aerospace.com 13 февраля 2014 года издание «Военный паритет». Ранее планировалось вывести эти самолеты из состава военной авиации. В Свидвине дислоцируются две эскадрильи, на вооружении которых находятся в общей сложности 32 одноместных Су-22М4К и двухместных учебно-боевых Су-22УМ3К. Эти самолеты были поставлены в 1980-х годах и ни разу не были модернизированы, хотя в 90-х годах такие планы существовали.
Военный авиационный завод №2 в Быдгоще уже несколько лет не проводит ремонт истребителей этого типа. Осенью 2013 годы было принято решение до 2015 года вывести все самолеты из эксплуатации, их планировалось заменить беспилотниками.
Однако, был сделан вывод, что БЛА не могут заменить пилотируемые самолеты, и было принято другое решение, что самолеты останутся на вооружении на срок от 3 до 10 лет. Окончательное решение будет принято к середине марта 2014 года.
05.04.2014
Министерство обороны Польши объявило о намерении продлить срок службы истребителей-бомбардировщиков Су-22 на десять лет, сообщает Jane’s. Для продления сроков боевые самолеты пройдут ремонт и незначительную модернизацию, благодаря которым их ресурс будет увеличен с трех до четырех тысяч часов. Таким образом, Су-22 будут находиться в составе ВВС Польши до 2024-2026 года.
По данным Jane’s, в настоящее время ВВС Польши выполняют полеты на 26 истребителях-бомбардировщиках Су-22М4 и шести учебно-боевых версиях таких самолетов Су-22УМ3К. По данным Flightglobal MiliCAS, Польша располагает 23 истребителями Су-22М3К/УМ3К/М4. Согласно планам польского министерства обороны, учебно-боевые версии будут сохранены, из боевых самолетов для продления ресурса будут выбраны наименее подержанные.
В общей сложности на ремонт и модернизацию планируется отправить 18 самолетов типа Су-22. Работы будут осуществляться на заводе Wojskowe Zaklady Lotnicze №2. Стоимость работ для каждого самолета оценивается в восемь миллионов злотых (около 2,6 миллиона долларов). На ремонт и модернизацию одного истребителя-бомбардировщика потребуется примерно восемь месяцев.
22.09.2015
На территории Военного авиационного завода №2 в Быдгоще 18 сентября состоялась церемония приемки представителями ВВС Польши первых двух модернизированных истребителей-бомбардировщиков Су-22M4.
Как сообщает «Альтаир», в апреле прошлого года Министерство национальной обороны Польши приняло решение о продлении сроков эксплуатации парка Су-22 ВВС страны на 10 лет. Проект предполагает проведение модернизации 18 самолетов: 12 одноместных Су-22M4 и 6 двухместных учебно-боевых Су-22UM3K.
Авиазавод WZL-2 начал подготовку к выполнению данной программы в середине 2014 года. В феврале 2015 года начался ремонт первого Су-22M4 с бортовым номером 8205 из состава 21 базы тактической авиации (г.
Свидвин).
Летные испытания первых двух Су-22M4 начались в первой половине сентября. После ремонта и модернизации срок эксплуатации самолетов данного типа продлен еще на 800 летных часов или 10 лет.
Программа модернизации Су-22 была разделена на два этапа. На первом предполагалось модернизировать 6 самолетов, на втором – еще 12 Су-22 по результатам испытаний на прочность, проведенных Варшавским технологическим институтом ВВС Польши (ITWL). Испытания прошли успешно. Модернизация еще пяти самолетов должна быть завершена к концу 2015 года. В настоящее время WZL-2 готовится к приемке оставшихся Су-22 для проведения ремонта и модернизации.
ЦАМТО
03.08.2016
50 ЛЕТ СО ДНЯ ПЕРВОГО ПОЛЕТА ИСТРЕБИТЕЛЯ – БОМБАРДИРОВЩИКА СУ-17 С ИЗМЕНЯЕМОЙ ГЕОМЕТРИЕЙ КРЫЛА
Сегодня компания «Сухой» отмечает 50 лет со дня первого полёта истребителя – бомбардировщика Су-17 с крылом изменяемой геометрии, что значительно улучшило взлётно-посадочные данные самолёта, длина разбега которого уменьшилась вдвое.
Это позволило успешно сочетать отличные скоростные характеристики Су-17, увеличить дальность и продолжительность полёта, его маневренность.
Первый полет на Су-17 совершил лётчик-испытатель Владимир Ильюшин 2 августа 1966 года. В июле 1967 года боевую машину впервые показали на воздушном параде в Домодедово. В 1969 году на авиационном заводе имени Ю.А. Гагарина в Комсомольске-на-Амуре начался серийный выпуск Су-17.
По воспоминаниям Абрама Рогинко, который являлся в те годы заместителем главного технолога завода, работы над новым крылом самолёта начались еще в 1962 году: «Для нас это было непросто. Помимо неподвижной части крыла была и подвижная. Они соединялись шарниром. Все это должно было действовать максимально надёжно. Пришлось подумать».
Первой строевой частью, вооружённой новыми самолётами, стал 523-й авиационный полк истребителей-бомбардировщиков Дальневосточного военного округа в октябре 1970 года. Боевая машина стояла на вооружении ВВС нашей страны почти три десятилетия.
Её экспортировали во многие страны. Различные модификации истребителя участвовали в десяти войнах и вооруженных конфликтах.
Всего на экспорт до 1991 года было поставлено свыше тысячи Су-17 и их модификаций в 18 стран мира. Они до сих пор стоят на вооружении многих стран мира.
— Это был бесценный опыт, – говорит Абрам Рогинко. – Завод перевооружился технически, были построены новые корпуса, расширены действующие. Это позволило успешно перейти на производство самолётов 4-го поколения – знаменитых Су-27 и их модификаций, а сегодня и на машины 5-го поколения.
Всего из цехов комсомольского авиазавода им. Ю.А. Гагарина вышло почти 2800 самолётов Су-17 всех модификаций. Производство крылатых машин этого поколения продолжалось до 1990 года.
ПАО «Компания «Сухой»
18.11.2016

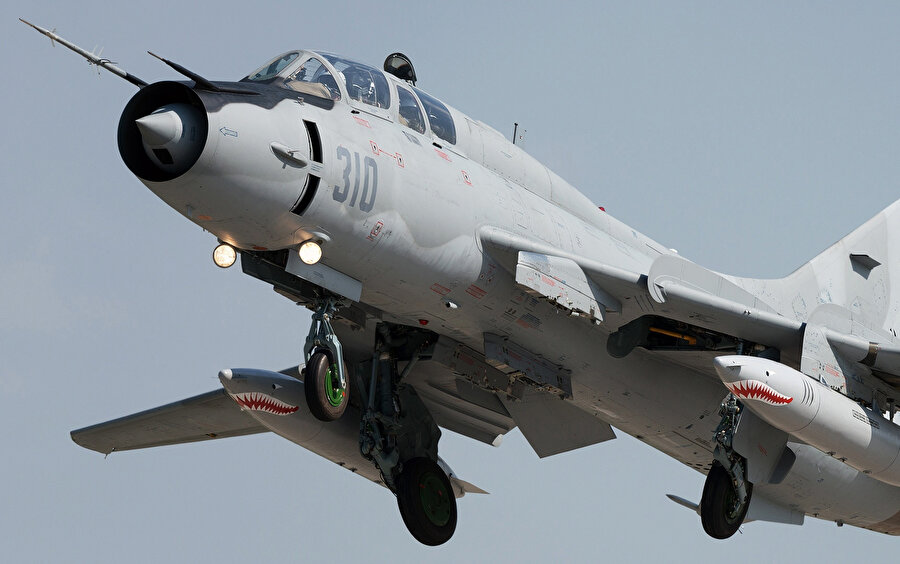

Известный болгарский авиационный эксперт Александр Младенов любезно предоставил нашему блогу фотографии польских истребителей-бомбардировщиков Су-22 и пояснил текущую ситуацию с парком этих самолетов в ВВС Польши.
По словам А. Младенова, остатки некогда могучего польского флота самолетов этого типа, которых насчитывалось 90 единиц одноместной модификации Су-22М4 и 20 двухместных Су-22УМ3К, в настоящее время находятся в составе 21-й тактической авиационной базы (ТАБ) ВВС Польши в Свидвине. В ее боевом составе имеются самолеты с продленным ресурсом и прошедшие модернизацию, которые отличаются своим серым камуфляжем, и несколько машин, не прошедшие этих процедур, покрытые зелено-коричневым камуфляжем и чье списание запланировано на конец 2016 – начало 2017 года. После чего в составе части будут находится только модернизированные Су-22, включая 12 одноместных и шесть двухместных самолетов, чью эксплуатацию планируется осуществлять до 2025 года. К этому времени министерство национальной обороны Польши предполагает получить на вооружение самолеты нового поколения, тендер на закупку которых планируется провести в период между 2019 и 2022 годами.
21-я ТАБ включает в себя три эскадрильи – 40-ю, 1-ю и Обеспечивающую эскадрилью.
Основная задача базы – обеспечивать подготовку молодых летчиков, окончивших польскую Академию ВВС в Деблине, где они проходят обучение на реактивном учебно-тренировочном самолете PZL TS-11 Iskra. Первая группа молодых выпускников академии приступила к полета на учебно-боевых Су-22УМ3К в 2012 году, а в 2017 году они должны получить статус полностью подготовленных пилотов. Новые группы курсантов должны приступить к обучению на Су-22 в 2016 году и начале 2017 года.
К второстепенным задач польских Су-22 относятся различные виды поддержки ВВС, сухопутных войск, а также ВМС в процессе их обучения, в первую очередь выступая в качестве «агрессоров» (выступая в качестве учебных целей для расчетов корабельных и сухопутных ЗРК и летчиков истребительной авиации). В интересах сухопутных войск и сил специальных операций Су-22 выполняют задачи по непосредственной авиационной поддержке, при этом привлекаются передовые авианаводчиики, которые проходят обучение по девятиуровневой процедуре действий на поле боя, принятой в НАТО.
В ходе процесса обучения используется только неуправляемое оружие. Это свободнопадающие бомбы, 57-мм и 80-мм НАР и 30-мм пушки. В самом начале молодые летчики тренируются в использовании пушек, 57-мм НАР и 50-кг практических бомб. И только после того, как у них появляется практический опыт, их допускают к применению бомб калибром 100, 250 и 500 кг, а также более мощных 80-мм ракет.
Хотя Су-22 может применять большой спектр управляемого оружия, оно больше не используется в процессе обучения. Управляемые ракеты, имеющиеся на вооружении (Х-29Л, Х-25МЛ, Х-29Т) требуют очень больших полигонов из-за большой дальности полета (они могут пролететь до 40 км от точки пуска), но в настоящее время таких полигонов в Польше нет. Противорадиолокационные ракеты Х-58У считаются малоэффективными против российских РЛС, так как они изначально были спроектированы для использования против ЗРК стран НАТО.
http://bmpd.livejournal.com
НАТО ОРГАНИЗАЦИЯ СЕВЕРОАТЛАНТИЧЕСКОГО ДОГОВОРА
30.
01.2018
ФОТОРЕПОРТАЖ: ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М4 НА МАКС-2017
На международном авиасалоне МАКС-2017 в Жуковском была представлена историческая экспозиция “Легенды Авиации”, одним из ее экспонатов был истребитель-бомбардировщик Су-17М4. Его прородитель Су-17 стал первым советский самолетом с крылом изменяемой стреловидности. Последним вариантом Су-17, внедренным в серийное производство, стал С-54. Разработка его велась в ОКБ Сухого с марта 1977 года. Первая опытная машина появилась на аэродроме в 1980 году и в этом же году три опытных самолета предъявили на госиспытания, успешно завершенные в ноябре 1982 года. Бригадой специалистов по испытанию С-54 руководил ведущий инженер НИИ ВВС С.В.Назаренко. Ведущий инженер от ОКБ Г.С.Кузнецов.
Отличался новым цифровым прицельно-навигационным комплексом ПрНК-54, нерегулируемым воздухозаборником и дополнительным воздухозаборником перед килем для охлаждения БРЭО.
Госиспытания успешно завершились в ноябре 1982 года, под обозначением Су-17М4 самолет приняли на вооружение в сентябре 1983 года.
Выпускался в 1978-1990 годах.
Су-17М4 экспортировался за границу под обозначением Су-22 и до сих пор применяется в ряде вооруженных конфликтов.
ВТС «БАСТИОН», 30.01.2018
ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М4 НА МАКС-2017
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017
25.07.2018
24 июля 2018 года израильские военные выпустили две зенитные ракеты из комплекса ПВО Patriot по самолету «Сухой», якобы зашедшему в воздушное пространство еврейского государства через границу с Сирией.
Соответствующее сообщение распространила пресс-служба Армии Израиля.
Минобороны Сирии подтверждает информацию о том, что силы ПВО Израиля сбили самолёт Су-22 ВВС Сирии.
В Дамаске подчеркнули, что пилот истребителя наносил удары по террористам ИГИЛ. После атаки Армии Израиля он, по предварительным данным, был захвачен бандитами.
На данный момент известно, что истребителем-бомбардировщиком Су-22 управлял полковник Омран Мари, его самолёт разбился в бассейне реки Ярмук недалеко от границы с Израилем, где продолжается операция против небольшого анклава ИГИЛ, сообщает rusvesna.
su. пилот сирийского самолёта, сбитого силами ПВО Израиля, погиб.
ВТС «Бастион»
ВОЙНА В СИРИИ
27.09.2018
25 сентября пресс-секретарь Командования общих видов вооруженных сил Польши сообщило, что приняло решение о возобновлении полетов реактивных боевых самолетов Су-22, которые были заземлены 6 июля, когда произошла катастрофа истребителя МиГ-29 вблизи Паслека (Pasłęka), сообщает zbiam.pl.
Полеты должны были быть возобновлены 24 сентября, но из-за неблагоприятных погодных условий перенесены на следующий день. Отмена полетов была вызвана необходимостью проверки катапультных кресел К-36, которыми оснащены оба типа боевых самолетов советского производства.
Действия комиссии были поддержаны сотрудниками Военных Авиационных Заводов № 2 S. A., которые занимаются ремонтом и обслуживанием самолетов обоих типов. Решение о возобновлении полетов Су-22 означает, что вопрос о технической исправности кресел К-36 решен. Следующим шагом станет полное выяснение причин июльской катастрофы, после чего будут возобновлены полеты и на МиГ-29.
Военный паритет
09.06.2020
Польские военные заявили о завершении переговоров и заключении соглашения, предусматривающего капитальный ремонт авиационных двигателей АЛ-21Ф3, которыми оснащены истребители Су-22, находящиеся по-прежнему на вооружении ВВС страны.
В качестве исполнителя работ выбрана компания Wojskowe Zakłady Lotnicze nr 2 S.A., специализирующаяся на ремонте авиатехники, так как, со слов заказчика, она является единственным владельцем технической документации на указанные двигатели, что дает данному предприятию исключительные права на работы с АЛ-21Ф3.
Сумма заключенного контракта составляет 3,04 млн. долл. Всего планируется «вернуть к жизни» 18 Су-22. Их польские ВВС планируют эксплуатировать до исчерпания ресурса, который продлили в 2014 году. Самолёты ещё полетают, несмотря на польское желание обзаводится новые истребителями американского производства.
Эти машины имеют очень низкую боевую ценность, однако они интенсивно используются, например, в обучении операторов JTAC [наводят боевые самолеты с передовой позиции] или расчетов радиолокационных станций
— пишет издание Defence24, комментируя решение вернуть Су-22 в летное состояние.
Со своей стороны отметим, что вопросы вызывают заявления об эксклюзивных правах польской компании WZL № 2 на двигатель АЛ-21Ф3. Данная силовая установка была разработана в советском ОКБ-165 на базе АЛ-21Ф, отличаясь от него увеличенной тягой и повышенными характеристиками.
Военное обозрение
НАТО ОРГАНИЗАЦИЯ СЕВЕРОАТЛАНТИЧЕСКОГО ДОГОВОРА
МОДЕРНИЗИРОВАННЫЙ ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М4 (СУ-22М4)
Последним вариантом Су-17, внедренным в серийное производство, стал С-54. Разработка его велась в ОКБ Сухого с марта 1977 года. Первая опытная машина появилась на аэродроме в 1980 году и в этом же году три опытных самолета предъявили на госиспытания, успешно завершенные в ноябре 1982 года. Бригадой специалистов по испытанию С-54 руководил ведущий инженер НИИ ВВС С.В.Назаренко. Ведущий инженер от ОКБ Г.С.Кузнецов.
На самолете установили катапультное кресло К-36ДМ. С учетом основного назначения машины — атака наземных целей, отказались от регулируемого воздухозаборника, зафиксировав конус в оптимальном положении для трансзвукового низковысотного полета.
Максимальную скорость на высоте ограничили значением, соответствующим числу М=1,75. На самолете установили современную рацию Р-862. Внешне С-54 отличался от Су-17М3 небольшим воздухозаборником на гаргроте перед килем, но по «начинке» это была совершенно другая машина. На Су-17М3 совместная работа различных бортовых систем обеспечивалась летчиком. В ходе испытаний самолета с прицелом АСП-17Б с аналого-цифровым вычислителем выявилась необходимость включения в состав бортового комплекса БЦВМ. Для С-54 разработали ПНК-54 на основе БЦВМ «Орбита-20-22», САУ-22М2, СУО-54. Применение управляемого оружия с полуактивным лазерным наведением обеспечивалось лазерным дальномером-целеуказателем «Клен-ПС», а с телевизионными — телеиндикатором ИТ-23М. На С-54 при пуске УР накладывание центральной метки прицела на цель производилось кнюппелем, а не маневрированием самолета, как на Су-17М3, у которого метка перемещалась кнюппелем после схода ракеты с направляющей.
В состав вооружения входили ракеты Х-25МЛ, а корректируемые авиабомбы КАБ-500Кр, требующие больших углов прокачки лазерного луча подсвета цели из-за значительного отставания бомбы от самолета в момент падения, заменялись КАБ-500Т с телевизионной ГСН.
Отсутствие автоматического сопровождения цели требовало такого выбора динамических характеристик контура цель — летчик-оператор — станция «Клен-ПС», чтобы при ручной коррекции линии визирования «Клена-ПС» обеспечивалась необходимая точность наведения X-25МЛ. Эту задачу блестяще решили и Х-25МЛ не потеряла своей эффективности. Вошла в состав вооружения самолета и ракета Х-29Т. Госиспытания успешно завершились в ноябре 1982 года, под обозначением Су-17М4 самолет приняли на вооружение в сентябре 1983 года. Этим же приказом принимался на вооружение Су-17УМ3.
В одной из серий в кабине появился индикатор ИТ-23М, позволивший использовать ракету Х-29Т с телевизионной головкой самонаведения «Тубус-2». Это дало возможность уничтожать сильно защищенные цели на дальностях от 3 до 13 км, против 7 у ее лазерного варианта. Кроме того, новая УР была автономной и наводилась по эталонному изображению местности, что позволяло выполнять любой маневр сразу после пуска.
Для решения разведывательных задач часть самолетов, получивших обозначение Су-17М4Р (Су-17М3Р), была оборудована подвесными контейнерами ККР-1/54 для ведения комплексной разведки (радиотехнической, фото-, ИК- и телевизионной).
Контейнер содержал в себе АФА плановой, панорамной и перспективной съемки, РЛС бокового обзора, ИК-систему и осветительные патроны для съемки в ночных условиях. Кроме того, при ведении разведки эти самолеты дополнительно оснащались контейнерами со станциями активных помех.
В Афганистане Су-17М3Р и Су-17М4Р активно использовались не только для контроля результатов бомбо-штурмовых ударов, но и разведки противника при помощи подвесных контейнеров с фото, радиотехнической, ИК и телевизионной аппаратурой.
По опыту афганской войны, большинство серийных Су-17МЗ и М4 были оборудованы дополнительными кассетами тепловых и противорадиолокационных ловушек. Поначалу самолеты оснастили четырьмя 32-зарядными кассетами АСО-2В под ИК- или ПРЛ-патроны, которые были установлены на хвостовой части фюзеляжа так, что патроны выстреливались вверх. Затем к ним добавили еще 4 кассеты, которые смонтировали по бокам гаргрота, а в дальнейшем появились еще 4 АСО уже снизу под оперением.
Для экспорта создали модификацию С-54К (Су-22М4), в комплектации «А» мало чем отличавшуюся от ее прототипа, предназначенного для советских ВВС.
Исполнение «Б» для «третьего мира» имело иную систему опознавания и сокращенный состав вооружения.
Модернизированный сверхзвуковой истребитель-бомбардировщик Су-22М4 предназначен для поражения наземных и надводных целей, днем и ночью в простых и сложных метеоусловиях, ведения комплексной разведки, а также ведения воздушного боя с авиацией противника.
Отработанная конструкция Су-17М4 и разнообразное вооружение, позволили заинтересовать экспортной модификацией, названной Су-22М4, традиционных потребителей советского оружия. За семь лет производства свыше 350 Су-22М4 поставили в одиннадцать стран. Служили Су-17 различных модификаций и в государствах, образовавшихся на постсоветском пространстве, до середины 1990-х.
Разработка комплексного тренажера летчика самолета Су-22 М4 началась специалистами ЗАО «РАА «Спецтехника» по заказу ФГУП «Рособоронэкспорт» в интересах Инозаказчика в 2007 году.
Разработка и изготовление продолжались около двух лет, и после успешного завершения Государственных испытаний в середине 2009 года тренажер был поставлен Инозаказчику.
В начале 2010 года после проведения пуско-наладочных работ, приемо-сдаточных испытаний и обучения специалистов ВВС тренажер был передан в эксплуатацию.
Серийное производство Су-17 продолжалось 20 лет. За это время завод в Комсомольске-на-Амуре изготовил 2820 машин различных модификаций, что свидетельствует о правильности направления, выбранного П.О.Сухим весной 1965 года. Свыше тысячи машин служили, а многие из них служат и сейчас в ВВС различных стран.
Модификации:
• Су-17М4 (С-54) — последняя серийная модификация. Отличался новым цифровым прицельно-навигационным комплексом ПрНК-54, нерегулируемым воздухозаборником и дополнительным воздухозаборником перед килем для охлаждения БРЭО. Разрабатывался с марта 1977 года. Выпускался в 1978-1990 годах.
• Су-17М4Н (С-54Н, С-56, Су-17М6) — самолёт с неподвижным крылом (проект). Отличался двигателем АЛ-31Ф и обновлённым составом БРЭО. Разрабатывался в начале 80-х годов.
• Су-17М4Р (С-54Р) — разведчик на базе Су-17М4.
Оснащался контейнером ККР-1/Т или ККР-1/2.
ХАРАКТЕРИСТИКИ
Взлетная масса:
– нормальная (с заправкой внутренних топливных баков, 2хР-60, 1т бомб), кг 16400
– максимальная (с заправкой внутренних топливных баков, 4т бомб), кг 19430
Максимальный запас топлива во внутренних баках, кг 3770
Максимальная масса боевой нагрузки, кг 4000
Практический потолок (без подвесок), км 14.2
Максимальная скорость полета у земли (без подвесок), км/ч 1400
Максимальное число М (без подвесок) 1,7
Максимальная эксплуатационная перегрузка 7
Максимальная дальность полета (с боевой нагрузкой 1 т, 4х ПТБ-800):
– у земли, км 1380
– на высоте, км 2300
Длина разбега при максимальной взлетной массе, м
Длина пробега при нормальной посадочной массе (с тормозным парашютом), м 950
Размеры самолета:
– длина, м 19,02
– размах, м 10,02(13,68)
– высота, м 5,12
Количество членов экипажа 1
Силовая установка
Количество и тип двигателей 1хАЛ-21Ф3
Тяга:
– на форсажном режиме, кгс 112000
– на максимальном режиме, кгс 8000
Основное бортовое радиоэлектронное оборудование
1.
Прицельно-навигационный комплекс
1.1 Цифровая вычислительная машина
1.2. Бортовое цифровое устройство
1.3. Лазерная станция подсвета и дальнометрирования
1.4. Доплеровский измеритель путевой скорости и угла сноса
1.5. Визирная головка
1.6. Система цифрового картографирования
1.7. Блок коммутации телевизионных сигналов
1.8. Дисплей в кабине
1.9. Аппаратура управления ракетами «воздух-РЛС» с табло «Луч»
1.10. Инерциальная курсовертикаль
1.11. Радиотехническая система ближней навигации и посадки
1.12. Радиотехическая система ближней навигации
1.13. Радиосистема дальней навигации
1.14. Система воздушных сигналов
1.15. Автоматический радиокомпас
1.16. Самолетный ответчик
1.17. Аппаратура формирования сигналов управления
1.18. Система ввода информации
2. Система спутниковой навигации
3. Система управления оружием
4. Система автоматического управления самолетом
5. Радиовысотомер
6. Связная приемо-передающая радиостанция
7.
Ответчик системы госопознавания
8. Маркерный радиоприемник
9. Система контроля боевых работ
10.Бортовой регистратор
11. Средства обороны
11.1. Станция предупреждения об облучении
11.2. Станция активных помех (в контейнере)
11.3. Устройства выброса инфракрасных и пассивных помех
12. Разведывательное оборудование (в контейнере)
13. Система управления ракетами Х-25МР (в контейнере)
14. Тепловизионная система (в контейнере)
15. Контейнер с радиолокационным прицельным комплексом «Копье»
16. Контейнер энергоснабжения и СУО
17. Блоки СУО для Х-31А
Ресурсы
Ресурс самолета:
– назначенный, ч 2000
– срок службы, лет 20
ВООРУЖЕНИЕ
1. Пушечное вооружение Две встроенные 30 мм пушечные установки, боезапас 80 патронов на каждую
2. Управляемые ракеты «воздух-поверхность» Х-58УЭ, Х-25МЛ (МР, МП литер А), Х-29Т (Л), С-25Л, Х-31А
3. Корректируемые авиационные бомбы КАБ-500КР
4. Управляемые ракеты «воздух-воздух» Р-60 (Р-60М)
5.
Неуправляемые снаряды С-5, С-24, С-25
6. Авиабомбы калибра, кг 100, 250, 500
7. Разовые бомбовые кассеты РБК-500
8. Зажигательные баки ЗБ-500
9. Контейнеры мелких грузов КМГУ-2
10. Подвесные пушечные установки (стрельба вперед-назад) СППУ
11. Подвесные топливные баки ПТБ-800 (840 л), ПТБ-1150 (1160л)
12. Количество точек подвески 10
Источники: www.sukhoi.org, www.airwar.ru, russianarms.mybb.ru, raa-st.ru, авиару.рф и др.
ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М4 НА МАКС-2017
МОДЕРНИЗИРОВАННЫЙ ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М3 (СУ-22М3)
ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17УМ (УМ3)
ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М2
ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17
КОМСОМОЛЬСКИЙ-НА-АМУРЕ АВИАЦИОННЫЙ ЗАВОД ИМЕНИ Ю.А. ГАГАРИНА
ОКБ «СУХОГО»
ИСТРЕБИТЕЛИ-БОМБАРДИРОВЩИКИ СУ-7, СУ-17, СУ-22
ИСТРЕБИТЕЛИ-БОМБАРДИРОВЩИКИ, ШТУРМОВИКИ
АВИАЦИЯ, АВИАЦИОННОЕ ВООРУЖЕНИЕ
ОРУЖИЕ ОТЕЧЕСТВА, WEAPONS OF THE FATHERLAND.
ИНФОРМАЦИОННЫЙ РЕСУРС ПО ОРУЖИЮ И ВОЕННОЙ ТЕХНИКЕ. INFORMATION RESOURCE ON WEAPONS AND MILITARY EQUIPMENT
ОРУЖИЕ ОТЕЧЕСТВА, WEAPONS OF THE FATHERLAND. ИНФОРМАЦИОННЫЙ РЕСУРС ПО ОРУЖИЮ И ВОЕННОЙ ТЕХНИКЕ. INFORMATION RESOURCE ON WEAPONS AND MILITARY EQUIPMENT
|
|
|
| МОДЕРНИЗИРОВАННЫЙ ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М3 (СУ-22М3) MODERNIZED FIGHTER-BOMBER SU-17M3 (SU-22M3) Одноместная модификация С-52 разрабатывалась параллельно со «спаркой» с сохранением ее обводов и унификацией большинства элементов конструкции. Часть объема задней кабины заняли блоки рационально скомпонованного РЭО состав оборудования самолетов первых серий оставался таким же, как и на Су-17М2, а запас топлива увеличился по сравнению с «двойкой» на 260 кг. МОДИФИКАЦИИ ЛЕТНО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взлетная масса: ВООРУЖЕНИЕ 1. Пушечное вооружение Две встроенные 30 мм пушечные установки, боезапас 80 патронов на каждую Источники: www.sukhoi.org, Марковский В., Приходченко И. Истребитель-бомбардировщик Су-17.Экспринт. 2003, www.airwar.ru, www.arms-expo.ru МОДЕРНИЗИРОВАННЫЙ ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М4 (СУ-22М4)
|
Для того чтобы сохранить возможность эксплуатации машины с грунта при возросшей массе, стойки шасси усилили.
Состав оборудования и вооружения был, как обычно, упрощен. В серии Су-22М находился с 1977 по 1981 год и поставлялся в Афганистан, Ирак, Северный и Южный Йемен, Ливию, Перу и Сирию. По мере производства самолет получил высокий киль и нижний гребень, несколько меньший, чем у советских аналогов (остались две секции вместо трех, в сочетании с широким форкилем достаточные для обеспечения путевой устойчивости).
Мотивацией для такого выбора комплектации самолета стало то обстоятельство, что па вооружении ВВС Венгрии уже находились самолеты МиГ- 23 с такими же двигателями Туманского, что упрощало эксплуатацию и снабжение имеющегося парка авиатехники. Оборудование было взято с Cy-17M3 последних серий, за исключением станции СПО-15, замененной старой «Сиреной-ЗМ». Подвеска смецбоеприпаса не предусматривалась.
Выпускался в 1977-1981 годах. Поставлялся в Афганистан, Ирак, Северный и Южный Йемен, Ливию, Перу и Сирию.
2
2.Автоматический радиокомпас
Управляемые ракеты «воздух-поверхность» Х-23М, Х-25МР (МЛ, МП), Х-29Л, Х-28Сухой Су-22М – Польша | Вооружение и боевые действия
История
В 1956 году ОКБ Сухого создало свой первый тактический реактивный бомбардировщик Су-7, современно выглядящую машину, построенную в больших количествах, чтобы компенсировать ее относительную простоту.
Это был боеспособный истребитель-бомбардировщик, прочно построенный, но в то же время несколько маломощный. Кроме того, он страдал от длинных кренов на взлетно-посадочной полосе и довольно короткой дальности полета. В 1967 году ОКБ Сухого решило модернизировать это семейство бомбардировщиков, добавив крылья с изменяемой геометрией для улучшения взлетно-посадочных и грузоподъемных способностей. Раньше было сочтено невозможным разместить оборудование для складывания крыльев в узкий фюзеляж, поэтому инженеры пошли на компромисс, заставив крылья поворачиваться посередине их длины. Добавленная подъемная сила повысила взлетные характеристики Су-7, а также увеличился радиус действия и боевая нагрузка. Начиная с 1971 новые Су-17 поступили на вооружение в больших количествах, и они были развернуты союзниками по Варшавскому договору и государствами-клиентами СССР. С тех пор он получил обозначение НАТО FITTER.
За последние три десятилетия базовая конструкция Су-17 претерпела множество модификаций и модернизаций, благодаря чему эта слегка устаревшая машина все еще может быть использована в качестве штурмовика.
Последний вариант, Су-17М, отличается облегающим фонарём кабины двустворчатого типа с высоким хребтовым гребнем, идущим по всей длине фюзеляжа. Хвостовой плавник также несколько выше, и в его основании используется один воздухозаборник. Эта модель экспортировалась за границу как Су-22 с несколько меньшей мощностью авионики, но в остальном она остается эффективной платформой для бомбардировщиков. После распада СССР в конце 19 в.В 80-е годы многие страны бывшего Варшавского договора стремились избавиться от своих стареющих самолетов Сухого, но одна Россия, кажется, довольна тем, что поддерживает стабильное количество Су-17, насчитывающее более 800 единиц. Их прочная конструкция в сочетании с хорошей надежностью и производительностью обеспечивает длительный срок службы.
ВВС Польши
19 августа 2003 г. Су-22М4К ВВС Польши был случайно сбит дружественным огнем во время учений польской батареи 2К12 «Куб». Самолет летел в 21 км от берега над Балтийским морем в районе Устки.
Пилот катапультировался и был спасен через два часа в воде. Позже он погиб в C-29.Катастрофа 5М 23 января 2008 г. По состоянию на 2012 г. Польша планировала заменить свои Су-22 тремя эскадрильями дронов.
По состоянию на 2014 год ВВС Польши планировали оставить Су-22 на вооружении. Есть надежда, что это решение окажет положительное влияние на польскую промышленность, поскольку ремонтная мастерская WZL № 2 в Быдгоще будет обслуживать оставшиеся самолеты по контракту с ВВС. Это решение также позволило бы ВВС сохранить хорошо обученный наземный персонал и пилотов, которые в настоящее время эксплуатируют машины. Поляки считают, что Су-22 легче обслуживать и ремонтировать, чем другие основные типы боевых самолетов, которые в настоящее время находятся на вооружении Польши (в основном МиГ-29).и Ф-16). Они также страдают от меньшего количества сбоев и других проблем (высокий индекс безошибочности 70–75%). Кроме того, это единственный самолет в польском арсенале, оборудованный для радиоэлектронной разведки, ведения боевых действий и поддержки наземных систем.
Польские ВВС сохранили большой запас оружия класса «воздух-земля» для использования с Су-22. По некоторым оценкам, стоимость уничтожения этих ресурсов будет выше прогнозируемой стоимости продолжения эксплуатации Су-22. Было решено, что начиная с 2015 года только 12 Су-22М4 и 4-6 Су-22УМ3К из 32 оставшихся пройдут переоборудование, увеличив срок их службы еще на десять лет. По экономическим соображениям самолеты не модернизируются, кроме установки дополнительной радиостанции RS-6113-2 C2M с лепестковой антенной наверху, но получают новый серый многоцветный камуфляж, как и другие польские самолеты.
Су-17УМ3 (С-52УМ3, «Слесарь-Г»)
Доработанный учебно-тренировочный самолет с тем же комплексом БРЭО, что и на Су-17М3. Первый полет: 21 сентября 1978 г. с Ю. А. Егоров за штурвалом. Экспортный вариант получил обозначение Су-22УМ3 с двигателем Р-29 и Су-22УМ3К с двигателем АЛ-21. Год выпуска 1978–1982.
Су-17М4 (С-54, «Слесарь-К»)
Окончательный серийный вариант со значительно модернизированным БРЭО, включая РСДН навигацию (аналог ЛОРАН), маяковую навигацию, инерциальную навигацию, более мощную (Клён)» Лазерный дальномер «Клён-54», радиокомпас и система радиолокационного предупреждения СПО-15ЛЭ («Сирена»).
Дополнительные воздухозаборники в фюзеляже (включая воздухозаборник в основании киля) для улучшения потока охлаждающего воздуха двигателя, фиксированный амортизаторный конус воздухозаборника. Многие самолеты были оборудованы для использования ракет с телевизионным наведением и контейнера БА-58 Вьюга для противорадиолокационных ракет. Двигатель АЛ-21Ф-3. Экспортный вариант получил обозначение Су-22М4 (заводской С-54К). Первый полет: 19Июнь 1980 г. с Ю. А. Егоров за штурвалом. Су-17М4 выпускался в 1981–1988 годах, Су-22М4 выпускался в 1983–1990 годах.
Су-17М4/22М4
Российские авиастроители проявляют большую изобретательность, выжимая из существующих машин все до последней унции. Одним из таких примеров является долгоживущий Су-17, который продолжает модернизироваться и использоваться даже после того, как его базовая конструкция устарела.
Нравится:
Нравится Загрузка.
..
Сухой / Сухой Су-17 / Су-20 / Су-22 — Технические характеристики
Сухой / Сухой Су-17 / Су-20 / Су-22
Истребитель-бомбардировщик
Фото ©: Karsten Palt
5
Су-17 — одномоторный одноместный реактивный истребитель-бомбардировщик, разработанный советским конструкторским бюро Сухого . Су-20 — экспортный вариант Су-17. Су-22 — усовершенствованный вариант Су-20.
Сухой Су-17 является развитием Су-7. Су-17/Су-20 и Су-22 оснащены крыльями изменяемой стреловидности только на крайних крыльях. Су-17 и Су-22 эксплуатировались Советским Союзом, а затем и Россией. Су-20 и Су-22 экспортировались в Афганистан, Анголу, ГДР, Египет, Ливию, Ирак, Иран, Перу, Польшу, Сирию, Вьетнам, Йемен. Западная Германия купила в 1984 два Су-20 из Египта для оценки (Люфтваффе 98+61 и 98+62).
| Производство | 1 Turbojet Engine | |
| Модель двигателя | Lyulka AL-21F-3 | |
| Engine Power Dry / с AfferBurner | ||
| Engine Power / с AfferBurner | ||
| Engine Power / с AfferBurner | ||
. 24707 фунт-сила | ||
| Скорость | 1850 км/ч | 999 узлов 1150 миль/ч | ||
| 15,200 м | 49,869 футов | |||
| Диапазон | 2,550 км | 1,377 морских миль 1,585 мили. Макс. Вес взлета | 19,500 кг | 42,990 фунтов |
| SPAN | 13,68 M | 44 FT 11 в |
| .0066 | ||
| Length | 19,02 m | 62 ft 5 in |
| Height | 5,12 m | 16 ft 10 in |
| First Flight | 02.08.1966 | |
| Состояние производства | Out Of Production | |
| Всего производства | > 2200 | |
| ICAO CODE | SU17 | |
| NATA0066 | ||
| Data for (Version) | Sukhoi / Suchoi Su-17M4 | |
next aircraft
| [Photo-ID: 3589] Karsten Palt 2010-06-12 | |
| Suchoi Su-20 German Air Force / Luftwaffe Reg.  : 98+61 c/n: 72412 ex Egypt AF | |
| Luftwaffenmuseum [Berlin — Gatow] | |
| [Photo -ID: 3590] Karsten Palt 2010-06-12 | |
| SUCYOI SU-20 Немецкие ВВС / LUFTWAFFE Рег.: 98+61 C / N: 72412 EXGPT AF | |
| [Photo-ID: 11674] Karsten Palt 2015-08-22 | |
| SUCOI | 5050505050505050505050505050505050505050505050505050505050505050505а 50505050505050505050505050505050505050505050505050502cн. номер: 6602 |
| Polish Aviation Museum [Krakow] | |
| [Photo-ID: 10570] Karsten Palt 2014-06-08 | |
| Suchoi Su-22M-4 Czech Air Force Рег.  : 4006 C/N: 40306 | |
| Letecke Muzeum Kbely [Прага] | |
| [Photo-IID: 54] KARSTEN DALT 2006-10066666699966-2-2-2669 | .| Сухой / Сухой / Сухой | Su-22M-4 German Air Force / Luftwaffe Reg.: 25+05 c/n: 25512 ex NVA 366 | |||||
| Aeronauticum [Nordholz] | |||||||
| [Photo- ID: 55] Karsten Palt 2006-08-26 | |
| Сухой / Сухой / Сухой Су-22М-4 ВВС Германии / Люфтваффе Рег.: 25+05 05 0905 9012 c/n ex NVA 366 | |
| Aeronauticum [Нордхольц] | |
| . C/N: 25018 , отображаемая как DDR LSK/LV 613, Ex DDR 613 | |
| Luftwaffenmuseum [Berlin-Gatow] |
9 [Photo Photo Photo. 27 | |
| Сухой / Сухой / Сухой Су-22М-4 ВВС Германии / Люфтваффе Рег.: 25+16 б/н: 26103 ex NVA 678 | |
| Flugausstellung L.+P. Junior [Hermeskeil] | |
| [Photo-ID: 10741] Karsten Palt 2014-10-23 | |||
| SUI SU-25. 40064 | SUI . 25+18 б/н: 26205 ex NVA/LSK 686 | ||
| Museo del Aire [Мадрид] | |||
| . C/N: 31406 , отображаемый как DDR LSK/LV 798, EX DDR 798 | |
| LUFTWAFFENMUSEUM [Berlin-Gatow] |
| 9.ID: 35993939393 . 12 Сухой | Су-22М-4 ВВС Германии / Люфтваффе Рег.  : 25+44 б/н: 31406 отображается как DDR LSK/LV 798, ex DDR 798 Люфтваффе | | |||||
| . 644 c/n: 26001 ex 25+14 | |
| Technik Museum [Speyer] |
| . : 798 C/n: 26307 Fake Reg., EX GAF 25+20, EX LSK/LV 704 | |
| Auto Und Technik Museum [Sinsheim] |
| Сухой Su-22M-4 NVA — LSK/LV Reg.: 600 c/n: 25916 ex GAF 25+09 | |
| Technikmuseum Hugo Junkers [Dessau-Rosslau] | |
| . Музей польской авиации [Краков] |
| [ID фото: 284] Karsten Palt 2007-06-15 | |
| Сухой / Сухой / Сухой Су-22М-4 5 ВВС Польши : 3 c0 900 37713 | |
| Open Dagen Koninklijke Luchtmacht 2007 [Volkel (EHVK / UDE)] | |
[Фотография-359444445
| ||||||||||||||||||||||||
Сухой
